Схема и расположение предохранителей ВАЗ 2113, 2114, 2115

Добрый день. Сегодня у нас в автосервисе ВАЗ 2113, 2114, 2115. Приехал он к нам с проблемами в работе электрики в автомобиле
Схема и расположение предохранителей ВАЗ 2113, 2114, 2115

Категория: 211321142115

Добрый день. Сегодня у нас в автосервисе ВАЗ 2113, 2114, 2115. Приехал он к нам с проблемами в работе электрики в автомобиле. Не работает дальний свет, и щетки стеклоочистителя. Поэтому в данной статье мы расскажем Вам, как найти блок предохранителей и заменить их. Перед тем, как лезть в приборы, проверьте состояние предохранителей.
Артикул:
Монтажный блок предохранителей - 2114-3722010
Инструменты:
Для замены предохранителей на ВАЗ 2113, 2114, 2115, Вам не потребуется инструмент
Схема и расположение предохранителей на ВАЗ 2113, 2114, 2115:
Открываем капот. Затем со стороны водителя видим монтажный блок. После этого открываем его и видим предохранители.
 Расположение блока предохранителей на ВАЗ 2113, 2114, 2115
После этого берем пинцет и меняем предохранители.

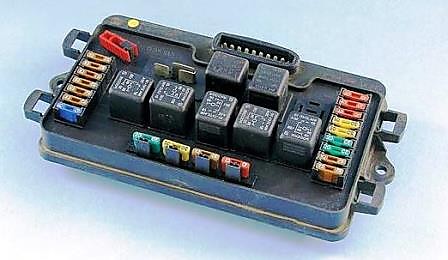

 Монтажный блок предохранителей ВАЗ 2113, 2114, 2115

Расшифровка значений реле ВАЗ 2113, 2114, 2115:

Реле №

За что отвечает:

К1

Включение и отключение очистителя фар

К2

Поворотники и аварийная сигнализация

К3

Очиститель лобового стекла

К4

Реле работы лампы проверки ламп

К5

Включение и выключение электростеклоподъемников

К6

Включение и отключение сигнала

К7

Включение и отключение обогрева заднего стекла

К8

Дальний свет

К9

Ближний свет



Расшифровка значений предохранителей ВАЗ 2113, 2114, 2115:

Предохранитель№

Амперы

За что отвечает:

F1

10

Задние противотуманки

F2

10

Поворотники и аварийная сигнализация

F3

7.5

Освещение салона

F4

20

Обогрев заднего стекла
Плафон освещения подкапотного пространства

F5

20

Звуковой сигнал
Вентилятор радиатора

F6

30

Электростеклоподъемники

F7

30

Омыватель лобового стекла
Прикуриватель

F8

7,5

Правая противотуманная фара

F9

7,5

Левая противотуманная фара

F10

7,5

Габариты
Подкапотная лампа
Освещение номера
Освещение приборов

F11

7,5

Габарит правой стороны автомобиля

F12

7.5

Правая фара ближнего света

F13

7.5

Левая фара ближнего света

F14

7,5

Правая фара дальний

F15

7,5

Левая фара дальний

F16

15

Лампы на приборной панели

F17



Резервный

F18



Резервный

F19



Резервный

F20



Резервный


Видео руководство по ремонту блока предохранителей ВАЗ 2113, 2114, 2115:
